Zaso Penslot 47MM SKG** Gelijksluitende Set Van 2

Description

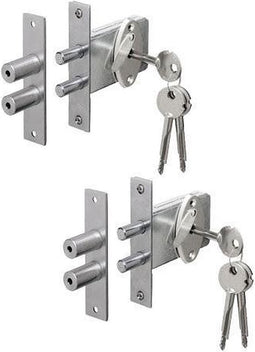

Productbeschrijving Gelijksluitende set van 2 Zaso pensloten met SKG** normering. Specificaties : SKG normering: SKG** / PKVW: ja Aantal sleutels meegeleverd: 4 Draairichting: LR - links-rechts Inclusief rozet: ja Inclusief bevestigingsmateriaal: ja Inclusief sluitplaat: nee Inclusief sluitkom: ja Materiaal: staal Kleur/afwerking: verzinkt Afmetingen slotkast Hoogte: 46,5 mm Breedte: 72 mm Dikte: 4 mm Montage-instructies: 1. Plaats het bijzetslot op 50 cm van de boven- of onderkant van de deur. 2. Teken in het midden van de kopse kant van de deur een kader van 46 mm hoog en 14 mm breed. Verwijder het afgetekende hout met een beitel tot op een diepte van 72mm. 3. Om de plaats van het sleutelgat (8,5 mm Ø) te bepalen het bijzetslot ter hoogte van de uitgehakte ruimte houden (op de zijkant van de deur waarbij de voorkant van het bijzetslot gelijk is aan de kopse kant) en aftekenen. 4. Plaats het bijzetslot in de uitgehakte ruimte. Let op dat de gaatjes in het sleutelgat aan de buitenzijde van de deur zitten. Teken nu de omtrek van de voorplaat af. 5. Hak de ruimte voor de voorplaat op maat uit zodat de voorkant van het bijzetslot in de deur valt en gelijk komt met de kopse kant van de deur. 6. Schroef het bijzetslot vast met de lange schroeven (3,9 x 30 mm). Zonodig voorboren met een boor 2 mm Ø. 7. Sluit de deur en vervolgens het bijzetslot zodat er een afdruk van de schoten in het kozijn ontstaat. Boor op de plaats van de afdruk gaten van 10 mm Ø met een diepte van 20 mm. 8. Plaats de sluitkom (3.) over de gaten en teken de omtrek af op het kozijn. Plaats daarna (op dezelfde wijze zoals beschreven in stap 4) de sluitkom in het kozijn. Schroef de sluitkom vast met de lange schroeven (6) en monteer de rozetten met het afdekplaatje aan de buitenzijde van de deur.
